(1)分類見表7-172。

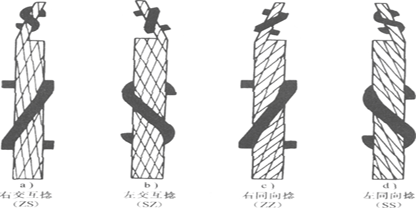

圖7-1鋼絲繩的捻法
(2)力學性能見表7-173～表7-190。
表7-172鋼絲繩的分類
| 組別 | 類? 別 | 分類原則 | 典? 型? 結? 構 | 直徑范圍／mm | ||||
| 鋼絲繩 | 股? 繩 | |||||||
| 1 | 圓股鋼絲繩 | 6x7 | 6個圓股。每股外層絲可到7根，中心絲(或無)外捻制1～2層鋼絲，鋼絲等捻距 | 6×7 | (6+1) | 2～36 | ||
| 6×9W | (3／3+3) | 14～36 | ||||||
| 2 | 6×19(a) | 6個圓股，每股外層絲8-12根，中心絲外捻制2～3層鋼絲，鋼絲等捻距 | 6×19S | (9+9+1) | 6～36 | |||
| 6x19W | (6／6+6+1) | 6～40 | ||||||
| 6×25Fi | (12+6F+6+1) | 14～44 | ||||||
| 6x26SW | (10+5／5+5+1) | 13～40 | ||||||
| 6×31SW | (12+6／6+6+1) | 12～46 | ||||||
| 6x19(b) | 6個圓股，每股外層絲12根，中心絲外捻制2層鋼絲 | 6x 19 | (12+6+1) | 3～46 | ||||
| 3 | 6×37(a) | 6個圓股，每股外層絲14～18根，中心絲外捻制3～4層鋼絲，鋼絲等捻距 | 6×29Fi | (14+7F+7+1) | 10～44 | |||
| 6×36SW | (14+7／7+7+1) | 12～60 | ||||||
| 6×37S | (15+15+6+1) | lO～60 | ||||||
| (點線接觸) | (16+8／8+8+1) | 32～60 | ||||||
| 6×41SW | (16+8／8+8+8+1) | 36～60 | ||||||
| 6x49SWS | (18+9／9+9+9+1) | 36～64 | ||||||
| 6×55SWS | ||||||||
| 6×37(b) | 6個圓股，每股外層絲18根，中心絲外捻制3層鋼絲 | 6×37 | (18+12+6+1) | 5～66 | ||||
| 4 | 圓股鋼絲繩 | 8×19 | 8個圓股，每股外層絲8～12根，中心絲外捻制2-3層鋼絲，鋼絲等捻距 | 8×19S | (9+9+1) | ll～44 | ||
| 8×19W | (6／6+6+1) | lO～48 | ||||||
| 8×25Fi | (12+6F+6+1) | 18～52 | ||||||
| 8×26SW | (10+5／5+5+1) | 16～48 | ||||||
| 8x 31SW | (12+6／6+6+1) | 14～56 | ||||||
| 5 | 8×37 | 8個圓股，每股外層絲14-18根，中心絲外捻制3～4層鋼絲，鋼絲等捻距 | 8×36SW | (14+7／7+7+1) | 14～60 | |||
| 8×41SW | (16+8／8+8+1) | 40～56 | ||||||
| 8×49SWS | (16+8／8+8+8+1) | 44～64 | ||||||
| 8×55SWS | (18+9／9+9+9+1) | 44～64 | ||||||
| 6 | 17×7 | 鋼絲繩中有17或18個圓股，在纖維芯或鋼芯外捻制2層股 | 17×7 | (6+1) | 6～44 | |||
| 18×7 | (6+1) | 6～44 | ||||||
| 18×19W | (6／6+6+1) | 14～44 | ||||||
| 18×19S | (9+9+1) | 14～44 | ||||||
| 18×19 | (12+6+1) | 10～44 | ||||||
| 7 | 34×7 | 鋼絲繩中有34或36個圓股，在纖維芯或鋼芯外捻制3層股 | 34×7 | (6+1) | 16～44 | |||
| 36×7 | (6+1) | 16～44 | ||||||
| 8 | 6×24 | 6個圓股，每股外層絲12～16根，股纖維芯外捻制2層鋼絲 | 6×24 | (15+9+FC) | 8～40 | |||
| 6×24S | (12+12+FC) | 10～44 | ||||||
| 6×24W | (8／8+8+FC) | lO～44 | ||||||
| 9 | 6V×7 | 6個三角形股，每股外層絲7～9根，三角形股芯外捻制1層鋼絲 | 6V×18 | (9+／3×2+3／) | 20～36 | |||
| 10 | 異形股鋼絲繩 | 6V×19 | 6個三角形股，每股外層絲lO-14根，三角形股芯或纖維芯外捻制2層鋼絲 | 6Vx 2I | (12+9+F℃) | 11～36 | ||
| 6V×30 | (12+12+6) | 20～38 | ||||||
| 6V×33 | (12+12+／3×2+3／) | 28～44 | ||||||
| ll | 6V×37 | 6個三角形股，每股外層絲15-18根，三角形股芯外捻制2層鋼絲 | 6Vx 36 | (15+12+／3×2+3／) | 32～52 | |||
| 6V×37S | (15+12+／3×7+3／) | 32～52 | ||||||
| 6V×43 | (18+15+／1×7+3／) | 52～58 | ||||||
| 12 | 4V×39 | 4個扇形股，每股外層絲15-18根，纖維股芯外捻制3層鋼絲 | 4Vx 39S | (15+15+9+FC) | 8～36 | |||
| 4V×48S | (18+18+12+Fc) | 20～40 | ||||||
| 13 | 6Q×19+ | 鋼絲繩中有12-14個股，在6個三角形股外，捻制6～8個橢圓股 | 6Q×19+6V×2l | 外股(14+5) | 40～52 | |||
| 6V×21 | 6Q×33+6V×21 | 內股(12+9+FC) | 40～60 | |||||
| 外股(15+13+5) | ||||||||
| 內股(12+9+FC) | ||||||||
| 14 | 扁鋼絲繩 | 扁鋼絲繩中有6個或8個左交互捻 | P6×4×7 | (6+1) | ||||
| 和右交互捻的子繩交替排列 | P8×4×7 | (6+1) | ||||||
| P8×4×9 | (9+FC) | |||||||
| P8×4×19 | (12十6+1) | |||||||
注：1.2組和3組內推薦選用a類鋼絲繩。
2.8組、12組及異型股鋼絲繩中6V×21結構僅為纖維繩芯，其余組別的鋼絲繩(扁鋼絲繩除外)，可由需方指定纖維芯或鋼芯。
3.三角形股芯的結構可以互相代替，或改用其他結構的三角形股芯，但應在訂貨合同中注明。
4.鋼絲繩按捻法分為右交互捻、左交互捻、右同向捻和左同向捻四種，如圖7-l所示。圖a和圖b繩與股捻向相反，圖c和圖d繩與股捻向相同。
5.1-7組鋼絲繩可為交互捻和同向捻，其中6組和7組多層圓股鋼絲繩的內層繩捻法，由生產廠確定。
6.6×37(b)組、8組和12組鋼絲繩僅為交互捻。
7.9～11組和13組異型股鋼絲繩為同向捻。13組鋼絲繩的內層繩與外層繩捻向應相反，且內層繩為同向捻。
8.如用戶對捻法無明確要求，則由生產廠自行決定。
